Cylindres

Cylindre droit

Cylindre Droit

Le cylindre droit, appelé aussi virole est un des éléments de base des appareils de chaudronnerie. Ils sont utilisé pour fabriquer des cuves pharmaceutiques ou alimentaires, ou bien des corps d’équipements comme par exemple des échangeurs thermiques.

Saisissez vos cotes et indiquez si elles sont intérieures ou extérieures.
Vous pouvez choisir de le réaliser entre 1 et 6 parties et indiquer le jeu de soudage qui sera soustrait de la mise à plat.

MetalFox vous permet de générer gratuitement les mises à plats de tous vos cylindres droits, connaître leur poids selon la matière ainsi que les longueurs des soudures.

Cylindre coupé

Cylindre coupé

Le cylindre coupé par un plan est souvent utilisé pour une évacuation aérienne. La forme de sa tôle de fermeture est une ellipse.

Saisissez vos cotes et indiquez si elles sont intérieures ou extérieures.
Le bouton de changement de cotes change la position des cotes, si par exemple vous ne connaissez pas la valeur de l’angle.
Vous pouvez choisir de le réaliser entre 1 et 6 parties et indiquer le jeu de soudage qui sera soustrait de la mise à plat.

MetalFox vous permet de générer gratuitement les mises à plats de tous vos cylindres droits, connaître leur poids selon la matière ainsi que les longueurs des soudures.

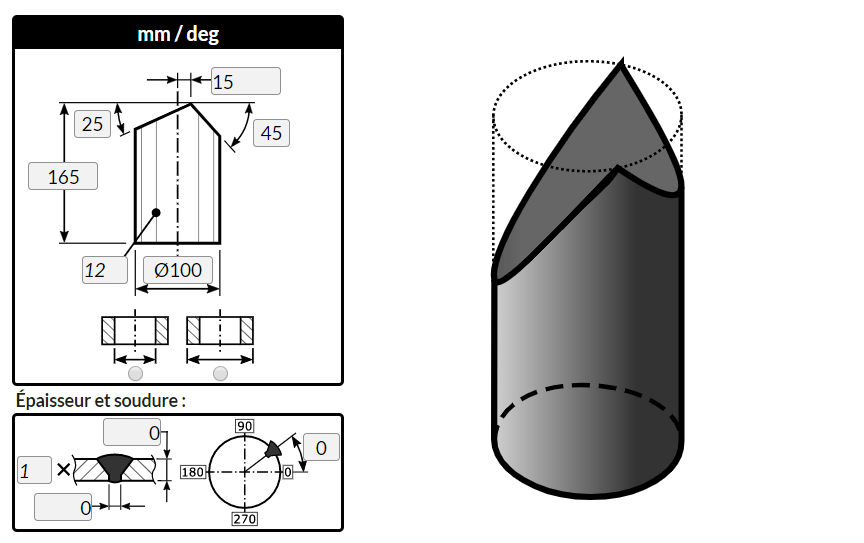

Cylindre coupé en A

Cylindre coupé en A

Ce cylindre est souvent utilisé pour les évacuations aériennes.

Saisissez vos cotes et indiquez si elles sont intérieures ou extérieures.
Indiquez la valeur des angles de gauche et de droite ainsi que leur éventuel déport.

Vous pouvez choisir de le réaliser entre 1 et 6 parties et indiquer le jeu de soudage qui sera soustrait de la mise à plat.

MetalFox vous permet de générer gratuitement les mises à plats de tous vos cylindres coupés, connaître leur poids selon la matière ainsi que les longueurs des soudures.

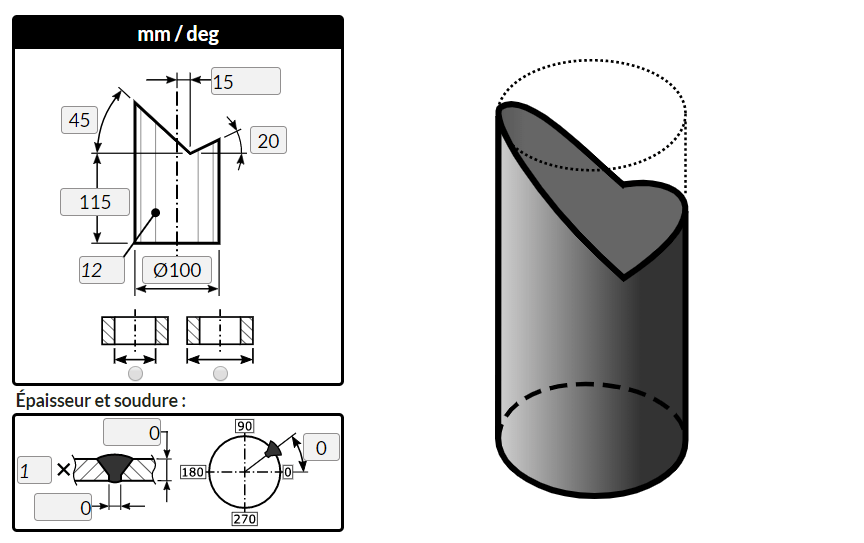

Cylindre coupé en V

Cylindre coupé en V

Ce cylindre est souvent utilisé pour les évacuations aériennes.

Saisissez vos cotes et indiquez si elles sont intérieures ou extérieures. Indiquez la valeur des angles de gauche et de droite ainsi que leur éventuel déport.

Vous pouvez choisir de le réaliser entre 1 et 6 parties et indiquer le jeu de soudage qui sera soustrait de la mise à plat.

MetalFox vous permet de générer gratuitement les mises à plats de tous vos cylindres coupés, connaître leur poids selon la matière ainsi que les longueurs des soudures.

Cylindre coupé en L

Cylindre coupé en L

Ce cylindre est souvent utilisé pour les évacuations aériennes.

Saisissez vos cotes et indiquez si elles sont intérieures ou extérieures.
Indiquez la valeur des angles de gauche et de droite ainsi que leur éventuel déport.

Vous pouvez choisir de le réaliser entre 1 et 6 parties et indiquer le jeu de soudage qui sera soustrait de la mise à plat.

MetalFox vous permet de générer gratuitement les mises à plats de tous vos cylindres coupés, connaître leur poids selon la matière ainsi que les longueurs des soudures.

Traçage d'un cylindre coupé par deux plans en "L" avec le logiciel MetalFox

Cylindre coupé par deux plans opposés de même sens

Cylindre coupé par deux plans opposés de même sens

Saisissez vos cotes et indiquez si elles sont intérieures ou extérieures.

Indiquez la valeur des angles inférieurs et extérieurs.

Vous pouvez choisir de le réaliser entre 1 et 6 parties et indiquer le jeu de soudage qui sera soustrait de la mise à plat.
Vous pouvez également choisir l’orientation des soudures afin de ne pas avoir de nœud de soudage si vous devez assembler plusieurs éléments.

MetalFox vous permet de générer gratuitement les mises à plats de vos cylindres coupés, connaître leur poids selon la matière ainsi que les longueurs des soudures.

Traçage d'un cylindre coupé par deux plans opposés avec le logiciel MetalFox
